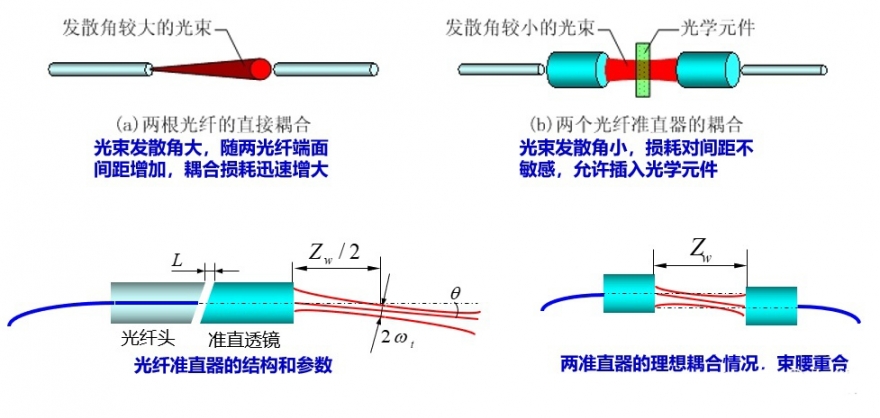

单光纤准直器

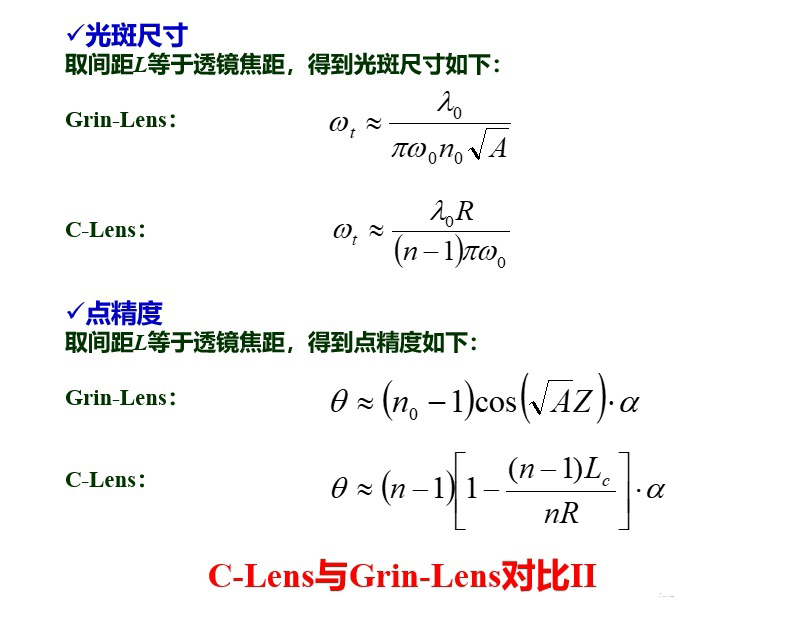

　　θ-点精度，因光纤头8度斜面引起;

　　Zw-工作距离，对应最小耦合损耗的间距;

　　2ωt-光斑束腰直径。

　　1.确定工作距离Zw

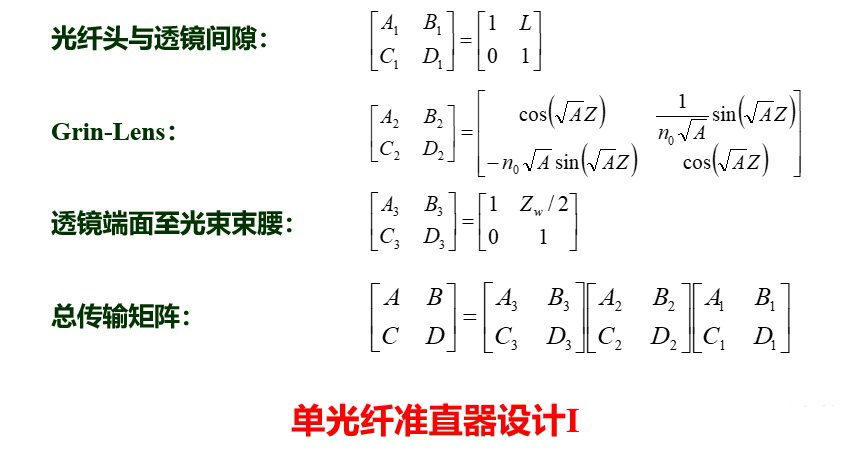

　　2.列出从光纤端面至输出光束束腰位置的近轴光线传输矩阵

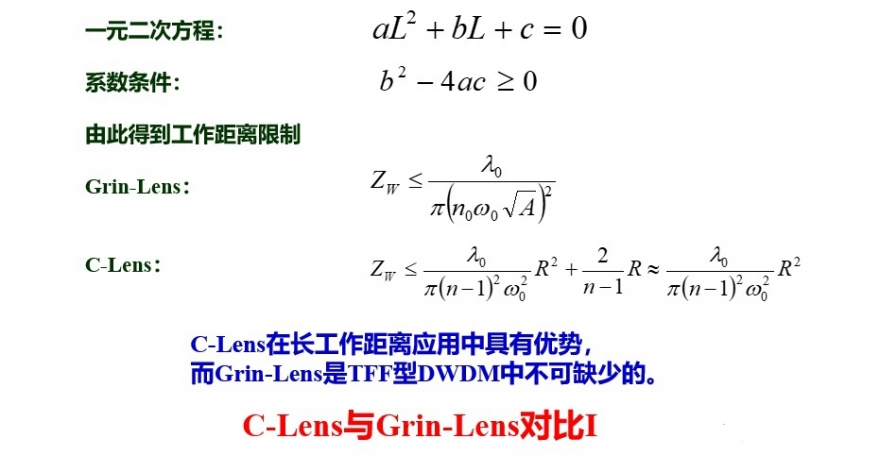

　　工作距离限制

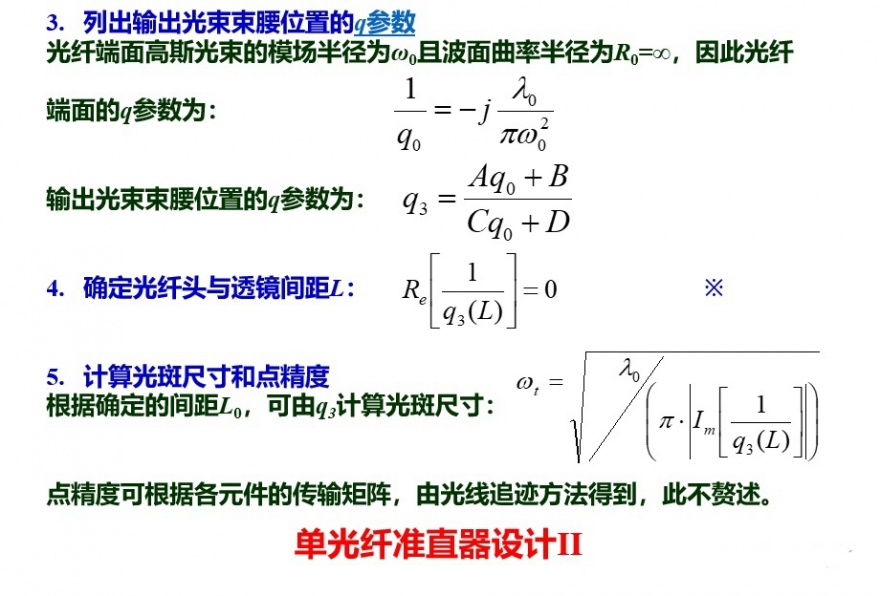

　　对※式稍作变换，等到一个关于L的一元二次方程，该方程有解(两个解中接近于透镜焦距的解才是我们所需要的)的条件是满足系数条件。

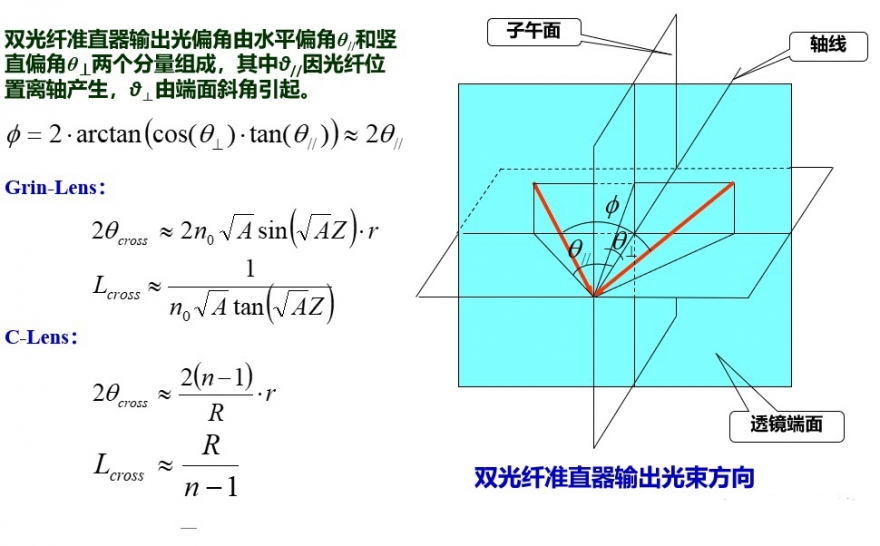

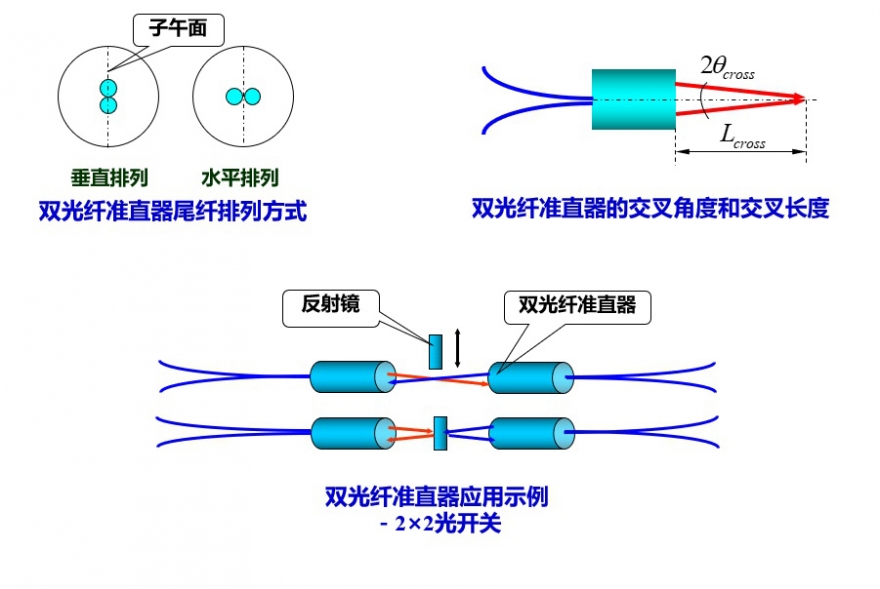

双光纤准直器

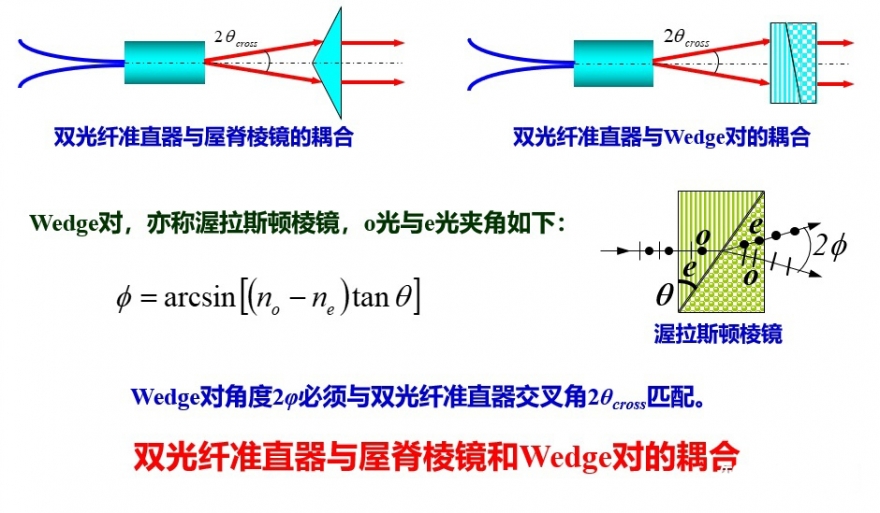

　　光开关和光环形器等器件中，为了减少准直器数量和缩小体积，常用到双光纤准直器与屋脊棱镜和Wedge对的耦合：
